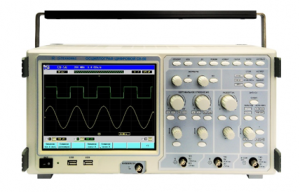

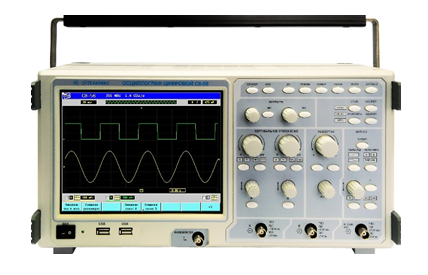

Осциллограф предназначен для исследования формы и измерения амплитудных и временных характеристик электрических сигналов в полосе частот от 0 до 350 МГц.
Осциллограф способен работать как автономно, так и в составе автоматизированных измерительных систем c интерфейсами типа USB, RS-232, ЕTHЕRNЕT, IЕЕЕ-488 (КОП).
♦ Цветной ЖКИ, экран 8,4”;
♦ Управление с передней панели и сенсорное;
♦ Автоматические измерения параметров;
♦ Режим БПФ.
|
Наименование параметра |
Значение |
|
Количество каналов |
2 |
|
Входное сопротивление каналов |
50 Ом и 1 МОм |
|
Полоса пропускания каналов при входном сопротивлении 50 Ом |
от 0 до 350 МГц |
|
Полоса пропускания каналов при входном сопротивлении 1 МОм |
от 0 до 200 МГц |
|
Частота дискретизации |
1600 МГц |
|
Разрядность АЦП |
9 БИТ |
|
Коэффициенты отклонения |
от 1 мВ/дел до 50 В/дел |
|
Коэффициенты развертки |
от 1 нс/дел до 10 с/дел |
|
Режимы запуска |
автоматический, ждущий, однократный |
|
Синхронизация |
внутренняя и внешняя |
|
Основная погрешность измерения амплитуды |
± 3% |
|
Основная погрешность измерения временных интервалов |
± (0,3 – 20)% |
|
Интервал рабочих температур |
от 5 до 40°С |
|
Питание от сети переменного тока |
220 В, 50 Гц |
|
Потребляемая мощность, не более |
75 ВА |
|
Габаритные размеры, мм |
420x213x181 |
|
Масса, не более |
7 кг |
