С8-56-1

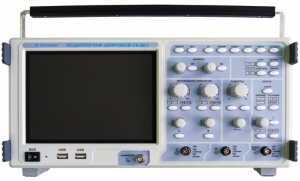

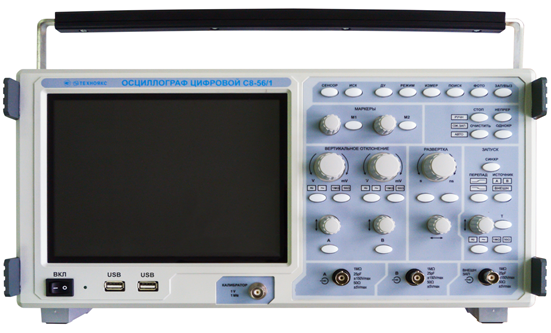

Осциллограф цифровой С8-56-1

Печать
Категория: Осциллографы

Осциллограф цифровой предназначен для исследования формы и измерения амплитудных и временных параметров электрических сигналов в двухканальном режиме в полосе частот:

- от 0 до 500 МГц при входном сопротивлении 50 Ом;

- от 0 до 250 МГц при входном сопротивлении 1 МОм;

в том числе предназначен для автоматического измерения:

- параметров периодических одинарных прямоугольных импульсов положительной и отрицательной полярности (амплитуды, длительности импульса, фронта, спада и периода) в режиме [ПРИБОРЫ, «Измеритель импульсов»];

- временного интервала между синхронными периодическими одинарными прямоугольными видеоимпульсами положительной или/и отрицательной полярности в режиме [ПРИБОРЫ, ИВИ];

- частоты, периода и напряжения синусоидальных сигналов в режиме [ПРИБОРЫ, «Частотомер»];

- разности фаз двух синхронных синусоидальных сигналов и отношения их напряжений в режиме [ПРИБОРЫ, «Измеритель разности фаз»];

- нелинейных искажений (коэффициента гармоник) в режиме [ПРИБОРЫ, ИНИ];

- постоянного напряжения в режиме [ПРИБОРЫ, «Вольтметр»].

Управление осциллографом в дистанционном режиме осуществляется через интерфейсы КОП, RS-232С, USB и LAN (Ethernet).

Управление осциллографом в местном режиме осуществляется:

- кнопочными переключателями;

- ручками клавиатуры с передней панели и сенсорное.



Наименование характеристики

Значение

Метрологические характеристики

Коэффициент отклонения дискретно в последовательности 1, 2, 5, В/дел:

- при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

от 1∙10-3 до 1

от 1∙10-3 до 50

Диапазон измерения напряжения (размах сигнала) с помощью маркеров, В:

- при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

Пределы допускаемой абсолютной погрешности измерения с помощью маркеров при размахе не менее 4 дел. экрана по вертикали:

- постоянного напряжения (50 Ом и 1 МОм)

- напряжения синусоидального сигнала:

- от 0,001 Гц до 1 МГц (50 Ом и 1 МОм

- св.1 до 50 МГц (50 Ом)

от 0,004 до 5,000

от 0,004 до 100,000

± (0,025U+ 0,1 мВ)

± (0,025U+ 0,1 мВ)

± (0,05U+ 0,1 мВ)

Коэффициент развертки дискретно в последовательности 1, 2, 5, с/дел

от 0,5∙10-9 до 100

Диапазон измерения временных интервалов с помощью маркеров при напряжении (размахе сигнала) не менее 40 мВ, с:

- при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

Пределы допускаемой абсолютной погрешности измерения с помощью маркеров при длительности интервала не менее 4дел. по горизонтали, с

от 2∙10-9 до 1000

от 4∙10-9 до 1000

± (0,01τ +1∙10-9 )

Время нарастания ПХ, не более, нс:

- при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

0,7

1,4

ПП по уровню минус 3 дБ, не менее, МГц:

- при входном сопротивлении 50 Ом

- при входном сопротивлении 1 МОм

500

250

Параметры ПХ при длительности фронта входного импульса 3 нс:

а) при входном сопротивлении 50 Ом:

- выброс, %, не более

- время установления, нс, не более

- неравномерность на участке установления, %

- неравномерность после участка установления, %

б) при входном сопротивлении 1 МОм:

- выброс, %, не более

- время установления, нс, не более

- неравномерность на участке установления, %

- неравномерность после участка установления, %

5

7

±4,7

±3

10

9

±7

±3

Технические характеристики

Число трактов (каналов) вертикального отклонения

2

Номинальное значение входного активного сопротивления

50 Ом и 1 МОм

Режимы развёртки

непрерывный, однократный

Режимы запуска развёртки

синхронный (ждущий) свободный

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, В∙А, не более

75

Масса, кг, не более

7

Габаритные размеры, мм, не более:

высота без ручки (с ручкой)

- ширина

- длина

213 (280)

421

181

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха при температуре +25°С, % не более

- атмосферное давление, кПа

от +5 до +40

90

от 84 до 106
